[Fonera+] Instalação OpenWRT

Procedimento para a instalação do firmware OpenWRT no equipamento Fonera+.

Requisitos:
- Fonera+ (Fon2201)
- Firmware OpenWRT (ficheiros: openwrt-atheros-vmlinux.lzma e openwrt-atheros-root.squashfs)
- FonFlash

Procedimento:
1. Ligar o Fonera+ ao PC por cabo de rede.

2. Desligar o fonera+ da alimentação e iniciar a aplicação "fon-flash-gui".

3. Na aplicação, existem varias caixas de selecção que deverão ser seleccionadas da seguinte forma:
- "Select Firmware Type": OpenWRT / Gargoyle
- "Select Network Interface":  interface de rede que se encontra ligada ao fonera+;
- "Select Roottfs File": ficheiro openwrt-atheros-root.squashfs;
- "Select Kernel File": ficheiro openwrt-atheros-vmlinux.lzma.

4. Carregar no botão "Flash Router Now!"

5. Ligar a alimentação do fonera e automaticamente o processo de flash deverá começar.

6. Quando o processo de flash ficar concluído, irá aparecer uma janela a informar "Sucecess - Device Flashed Successfuly".

[Fonera 2.0] Failsafe Image

- Este guia explica o procedimento para resolver o erro que por vezes pode ocorrer com a imagem/firmware do Fonera 2.0. Este erro quando ocorre é facilmente diagnosticado pelo administrador ou qualquer utilizador do equipamento, uma vez que o SSID difundido pelo equipamento é alterado para "FON_ATTENTION_PLEASE_CONNECT" e as luzes do "wireless" e do "power" ficam intermitentes com a cor verde.

Requisitos:

Acesso físico ao Fonera 2.0

Ficheiro .tgz referente ao firmware (aqui)

Procedimento:

1. Estabelecer ligação com o equipamento por cabo de rede.

2. Via browser aceder ao webUI pelo http://192.168.1.1
2.1 O user de acesso é admin e a password é o numero de serie (serial number) do equipamento, que pode ser obtido no verso do equipamento.

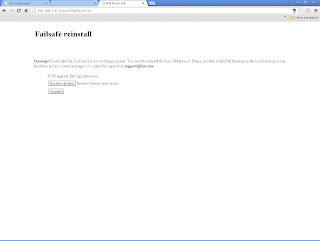

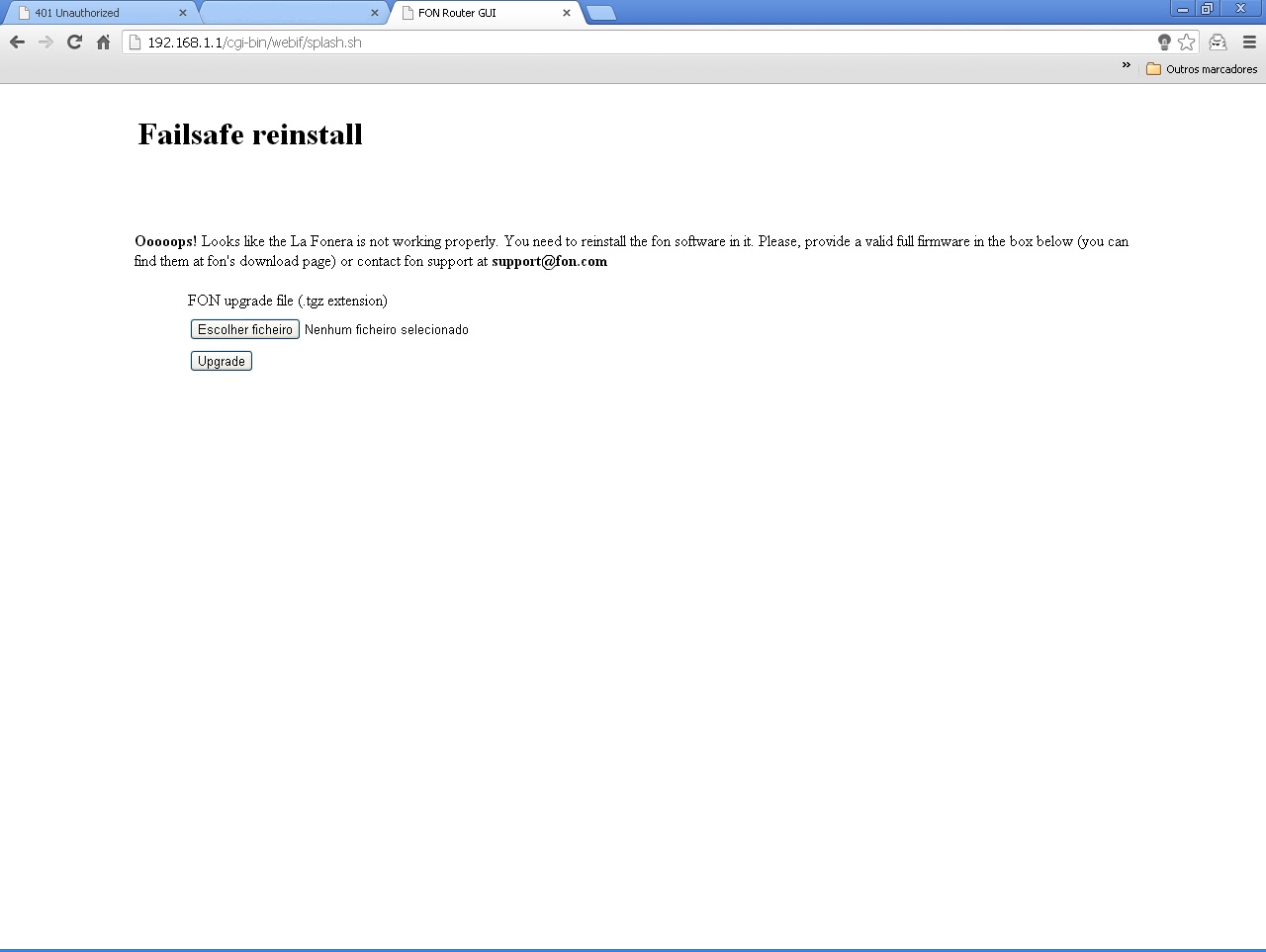

3. No webUI basta localizar o ficheiro .tgz do firmware, carregar no botão "Upgrade" e aguardar cerca de 45 minutos até que o novo firmware seja instalado no equipamento.

Novo produto Fon: Fonera 2.0n

Especificações Técnicas

Nome do modelo: FON2303

Dimensões: 30 mm x 157 mm x 127 mm (excluindo antena)

Porta USB: USB2.0/1.0

Porta Ethernet: 1 porta Ethernet WAN (10/100Mbps) para internet + 4 portas Ethernet LAN (10/100Mbps) para ligações a computadores e outros dispositivos (impressora em rede, storage, etc.)

Antenas: 2 antenas fixas de 3bBi (2T2R Tecnologia MIMO)

Autenticação: WEP 64bit/128bit, WPA, WPA2, WPA mixed

Encriptação: TKIP, AES, Mixed

Protocolos Suportados: IEEE 802.11g/b e 802.11n (até 150 Mbps).

SSID: Um publico (nome FON_FREE_INTERNET por defeito) não encriptada e uma privada (nome MyPlace por defeito) encriptada com WPA-PSK

Garantia: 2 anos

Imagens:

Nova Fonera disponivel

Esta desde 21 de Abril, disponível a nova fonera, com a designação de fonera2.0.
Como uma imagem vale mais que mil palavras, aqui fica uma:


A familia Fon está de parabéns.

[Fonera+] Instalação DD-WRT

Este guia refere-se à instalação do firmware DD-WRT no equipamento Fonera+.

1. Passo : Desbloquear acesso SSH à Fonera+

Requisitos:
Um PC a correr Linux (Ubuntu neste caso)

Abrir a Consola e copiar os seguintes comandos:
sudo wget http://download.moliets-bastide.info/download.php?file=2201-unlocking.zip
sudo gunzip 2201-unlocking.zip
sudo chmod +x 2201-unlocking

Ligar o cabo de rede entre o PC e a Fonera+ (porta preta)
Abrir o firefox e navegar até 192.168.10.1
Alterar “Public SSID” para FON_UNLOCK e guardar alterações

Ir novamente à consola e escrever:
sudo ./2201-unlocking eth0

Reiniciar o Router (desligar e ligar da corrente)
(o processo de unlock deve começar ao fim de uns segundos e leva uns minutos a completar)
Depois de completado o router vai reiniciar, quando as luzes da Fonera+ pararem de piscar.

Abrir novamente a consola e escrever:
sudo ssh root@192.168.10.1
(password para o router é : admin)
Deve aparecer uma “Consola” toda bonita da Fonera+ como esta:


2. Passo : Instalar DD-WRT

Mudamos agora para o Windows.

Requisitos :
PC a Correr Windows (2000/XP/Vista)
Desabilitar a firewall/Anti-Virus
TFTPD32.exe - http://tftpd32.jounin.net/tftpd32_download.html
PuTTY - http://www.chiark.greenend.org.uk/~sgtatham/putty/
DD-WRT V24-SP1 - http://www.dd-wrt.com/dd-wrtv2/downloads/v24-sp1/Consumer/Fon/Fonera/linux.bin

Instalar o Putty com as configurações pré-definidas
Copiar TFTPD32.exe para o Ambiente de trabalho
Ir a: Painel de Controlo>Ligações de Rede e nas propriedades da ligação (cabo)
TCP/IP atribuir os seguintes valores:
IP : 192.168.1.254
NetMask: 255.255.255.0
Gateway: 192.168.1.1

Guardamos as configurações e saímos do painel
Vamos ao menu Iniciar>Executar> CMD > ENTER
Na linha de comandos e com a Fonera desligada escrevemos:
ping –t 192.168.1.1

Executamos o Putty
A config deve ficar igual à seguinte:


Carregamos no “Save”.
Na linha de comandos não temos resposta do router, entretanto no ecran devemos ver a linha de comandos e o botão “Open” do Putty
Ligamos a Fonera
Assim que tivermos um sinal de resposta ao ping na linha de comandos, carregamos no botão
“Open” no Putty.
Se tudo correr bem aparece uma segunda linha de comandos com o seguinte:
== Executing boot script in 0.890 seconds - enter ^C to abort ^C
RedBoot>

Passamos a iniciar o TFTPD32
Aparece o seguinte quadro:
Em browse vamos até ao local onde temos o Firmware DD-WRT (linux.bin)guardado
- Voltamos à linha de comandos (a que abriu com o Putty)
Escrevemos o texo a vermelho seguido de “Enter” e esperamos o resultado igual ao da imagem:


Depois disto basta aguardar até que as luzes do router parem de piscar e fazer reboot.
Para aceder ao menu no DD-WRT é só navegar até 192.168.1.1
