Significado das cores da placa huawei e220

Placa Huawei E220 (HSDPA)

- LED Desligado e sem qualquer cor :O equipamento está desligado.

- LED Verde piscando duas vezes a cada 3 segundos: O equipamento está ainda a tentar registar-se na rede, ou não há rede disponível. Geralmente isto acontece nos 1ºs segundos após a ligação do equipamento à porta USB do PC (e quando este está ainda a reconhecer o equipamento). Nesta fase não é possível ainda realizar a ligação sendo necessário aguardar apenas mais alguns segundos até a luz estar a piscar apenas uma só vez.

- LED Azul piscando uma vez a cada 3 segundos: O equipamento está registado com sucesso na rede 3G/3.5G. Nesta fase o equipamento não está ainda ligado à Internet mas o cliente poderá realizar a ligação quando bem entender. Basta apenas clicar 2 vezes para efectuar a ligação.

- LED Verde piscando apenas uma vez a cada 3 segundos: O equipamento está registado com sucesso na rede GPRS/2.5G. Nesta situação o equipamento deve ter tentado registar-se em 3G e não conseguiu pelo que registou-se na rede 2,5G/GPRS (nesta situação não deverá haver rede 3G no local onde se encontra) Nesta fase o equipamento ainda não está ligado à Internet mas poderá ser realizada a ligação à rede 2.5G/GPRS. Basta apenas clicar 2 vezes para efectuar a ligação.

- LED Verde fixo: Ligado à Internet na rede 2,5G/GPRS.

- LED Azul fixo: Ligado à Internet na rede 3G/UMTS.

- LED Azul Claro fixo: Ligado à Internet na rede 3.5G/HSDPA.

Configurações de Operadores

As placas de banda Larga Móvel necessitam de configurações para poderem funcionar de forma correcta, ou seja, não basta ter um modem 3g desbloqueado e introduzir um cartão de BL de uma operadora para poder começar logo a usufruir do serviço de acesso à Internet. A configuração mínima prendesse com a definição do APN (Nome do Ponto de Acesso) do operador correspondente ao cartão.

A Lista de APN's dos Operadores Nacionais (PT):

* Kanguru
APN -> myconnection

* Kanguru fixo
APN ->

* Optimus 3G/HSDPA
APN -> umts

* Vodafone
APN -> m2m.vodafone.pt net2.vodafone.pt internet.vodafone.pt

* Zon
APN - internet.zon.pt

* TMN
APN - internet
Numero de destino - *99#

* Lyca
APN - data.lycamobile.pt
Numero de destino - *99#
User - lmtp
Pass - plus

Definições de cofigurações:

APN - Acess Point Name
IP - Internet Protocol
DNS - Domain Name System
Authentication Protocol (CHAP ou PAP)
WINS - Windows Internet Name Service

Desbloquear Modem 3G (Hauwei e220)

- Neste guia vou explicar os procedimentos para desbloquear o modem 3G hauwei e220.

Requisitos:
Placa Hauwei E220
PC a Correr Windows (XP de preferência)
E220Update-11.117.10.00.00.B268.exe
E220-SimLock-UnLock.exe
HxDen.zip
qmat-432.zip

Procedimento:
1. Ligar a placa ao PC, e caso a mesma ainda não esteja instalada devem deixar o processo de instalação decorrer até terminar a instalação.

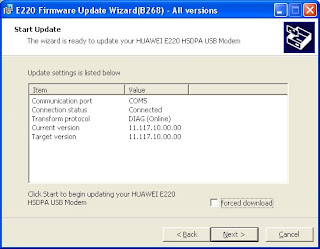

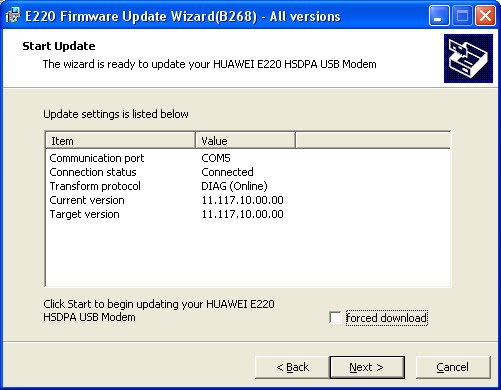

2. Executar o "E220Update-11.117.10.00.00.B268.exe", com a finalidade de verificar se o PC detecta a placa assim como a porta COM que está associada à placa.(Caso verifiquem que a versão actual da placa é inferior à da aplicação, poderão fazer a actualização).
Caso não efectuem a actualização, carregar no cancelar para fechar a janela.

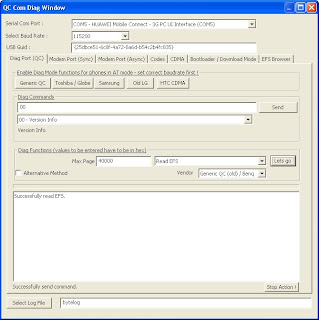

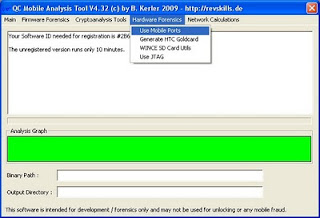

3. Executar o "qmat" e seleccionar as opções "Hardware Forensics" seguido de "Use Mobile Ports". Na nova janela aberta (QC Com Diag Window) devemos definir a porta COM associada à placa e carregar no botão "Send Cmd". Por fim na mesma janela alteramos a opção onde diz "Standard Mode" para "Read EFS" e clicamos no botão 'Lets Go' para gerar um ficheiro que devemos guardar.

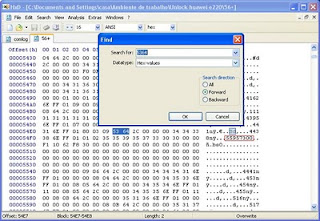

4. Com base no ficheiro anteriormente gerado e guardado, executamos a aplicação "HxD" e carregamos esse mesmo ficheiro. Carregamos em "Search" seguido de "Find", uma nova janela aparecerá onde teremos de introduzir "5364" no campo "Search for:", alterar o "Datatype" para "Hex-values" e carregar "ok".


Os números que estão dentro do rectângulo vermelho são os números correspondentes ao código de desbloqueio da placa.

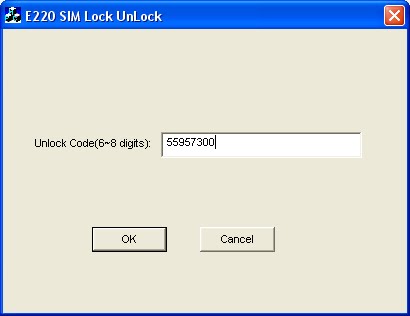

5. Para finalizar o processo de desbloqueio da placa, executamos a aplicação "E220-SimLock-UnLock" onde deveremos introduzir o código obtido no ponto anterior e carregamos em "OK".


Se todo tiver corrido conforme aqui procedimental, actualmente têm a placa desbloqueada e apta a receber qualquer cartão SIM de Internet.
