[OpenWRT] Modo Access Point

Introdução:
Esta publicação irá explicar como configurar um router com firmware OpenWRT em modo access point (ponto de acesso).

Requisitos:
- Router com firmware OpenWRT.

Procedimento:
1. Aceder à interface web do router pelo seu endereço de IP, no meu caso é o 192.168.2.1, mas o endereço padrão do OpenWRT é o 192.168.1.1.
De seguida aceder ao separador "Network" » "Wifi" e carregar no botão "Add".

2. Na nova janela, é somente necessário renomear a rede, para o nome que pretendemos que seja difundido (ESSID). Por padrão é definido o nome "OpenWRT".
Ainda na mesma janela, é necessário associar a rede que estamos a criar com rede LAN.
No fim das configurações, carregar no botão "Save & Apply".

3. Para finalizar, aceder ao separador "Network" » "DHCP and DNS", e desseleccionar a opção "Rebind protection".
Por fim, carregar no botão "Save & Apply".

[OpenWRT] Aumentar o armazenamento do TP-Link WR703N com "ExtRoot"

Introdução:
Esta publicação irá explicar como aumentar o espaço de armazenamento do router TP-Link WR703N com firmware OpenWRT.

ExtRoot é uma funcionalidade que pode ser usada para aumentar o sistema de ficheiros do router com firmware OpenWRT para um meio de armazenamento externo, tanto uma pen usb como um disco rígido externo.

Requisitos:
- TP-Link WR703N com firmware OpenWRT.
- Pen USB formatada com o sistema de ficheiros EXT4 e alocar uma percentagem do seu espaço à memoria SWAP. Ambas as partições devem ser definidas como primárias.
- Aplicação para ligação SSH (habitualmente eu utilizo o "Putty").

Procedimento:
1. Ligar a pen USB ao router WR703N, e o router ao PC por cabo de rede.

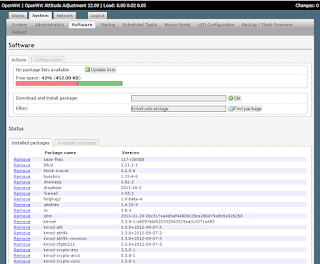

2. Aceder ao separador "System » Sofware", actualizar a lista de software e instalar os seguintes pacotes de software:
» kmod-usb-storage
» kmod-fs-ext4
» block-mount

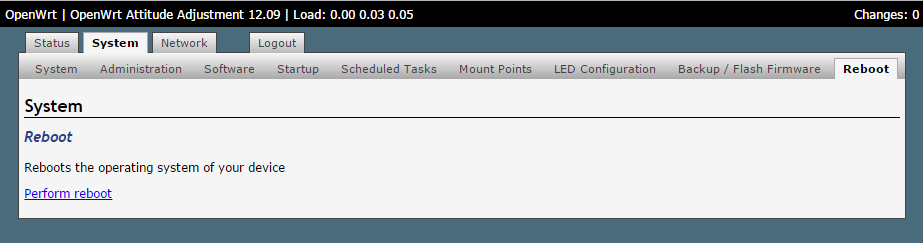

3. Clicar no botão "Save & Apply" e reiniciar o router por via do "perform reboot".

4. Após o router iniciar novamente, aceder via SSH e executar os seguinte comandos.
(Cada linha deve ser executada separadamente.)

mkdir -p /mnt/sda1
mount /dev/sda1 /mnt/sda1
mkdir -p /tmp/cproot
mount --bind / /tmp/cproot
tar -C /tmp/cproot -cvf - . | tar -C /mnt/sda1 -xf -
umount /tmp/cproot
umount /mnt/sda1

5. Agora necessitamos de editar as definições do ficheiro /etc/config/fstab.
Eu aconselho a utilizarem via SHH o editor "vi" (para explicações de como usar este editor, ler a seguinte publicação aqui.)
Executar o seguinte comando:

vi /etc/config/fstab

#velho

option target /home

option enabled 0

#novo

option target /

option enabled 1

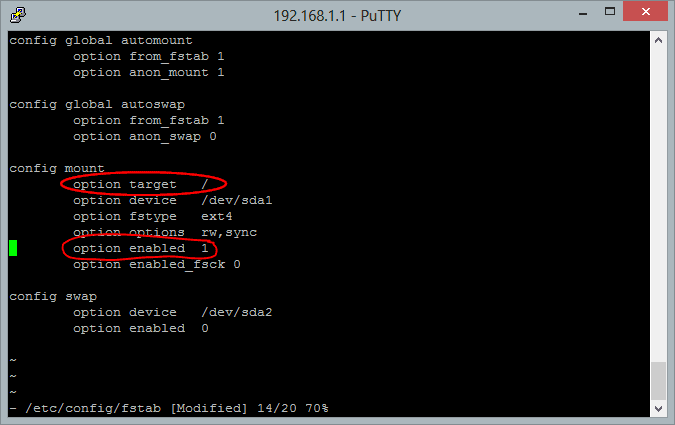

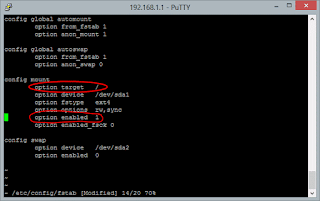

Resultado final:

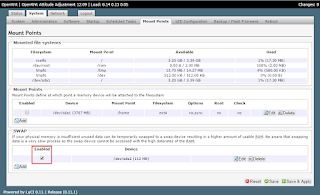

6. Aceder ao novo separador "System » Mount Points", e na secção referente ao "SWAP"

confirmar a partição da pen usb swap e marcar como "Enabled".

7. Clicar no botão "Save & Apply" e reiniciar o router por via do "perform reboot".

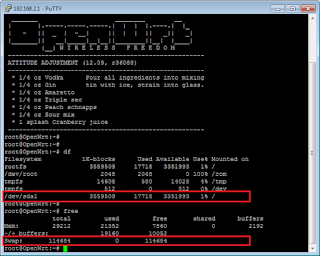

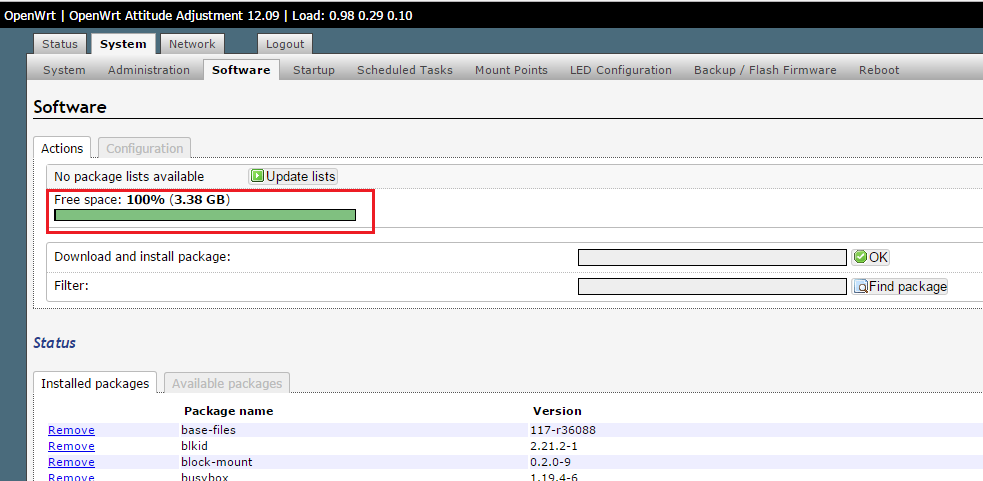

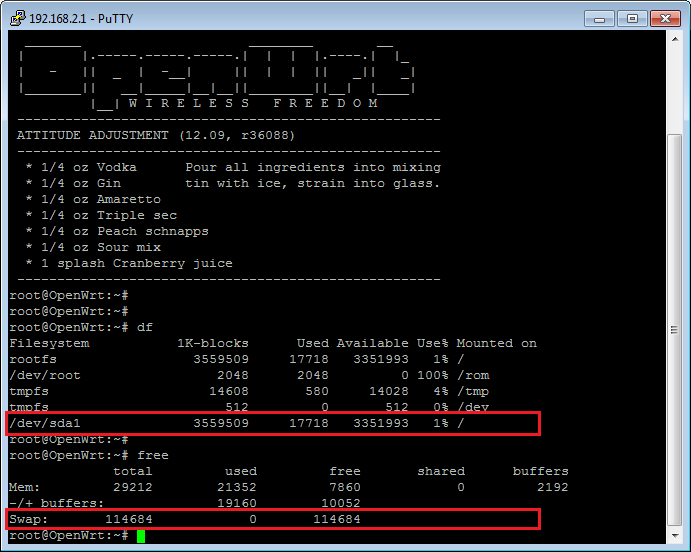

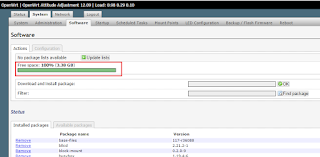

8. Por fim podemos confirmar que o Router TP-Link WR703N já está com o espaço da pen alocado.

[OpenWRT] Modo Cliente

Introdução:
Esta publicação irá explicar como configurar um router com firmware OpenWRT em modo cliente.
O modo cliente usa a ligação wireless como uma interface WAN, e partilha a ligação de Internet somente com as interfaces LAN. Para este efeito é criada uma nova interface, chamada WWAN (Wireless WAN).

Requisitos:
- Router com firmware OpenWRT.

Procedimento:
1. Alterar o endereço de IP predefinido do router de 192.168.1.1 para 192.168.2.1.
Esta alteração de endereço é necessária para não haver conflitos de gamas de IP entre a rede do router cliente com o router do Ponto de Acesso.

Separador "Network" » "Interfaces" » "LAN" e carregar no botão "Edit".

2. Realizar uma busca das redes wireless que se encontram ao alcance do router.
Aceder ao separador "Network" » "Wifi" e carregar no botão "scan".

3. Após a busca das redes wireless, seleccionar a rede à qual nos queremos ligar.
Carregar no botão "Join Network".

4. Preencher a chave de acesso da rede e carregar no botão "submit" e prosseguir a próxima janela de configuração.

[Sugestão] Ver também publicação: [OpenWRT] Access Point

[Fonera+] Instalação OpenWRT

Procedimento para a instalação do firmware OpenWRT no equipamento Fonera+.

Requisitos:
- Fonera+ (Fon2201)
- Firmware OpenWRT (ficheiros: openwrt-atheros-vmlinux.lzma e openwrt-atheros-root.squashfs)
- FonFlash

Procedimento:
1. Ligar o Fonera+ ao PC por cabo de rede.

2. Desligar o fonera+ da alimentação e iniciar a aplicação "fon-flash-gui".

3. Na aplicação, existem varias caixas de selecção que deverão ser seleccionadas da seguinte forma:
- "Select Firmware Type": OpenWRT / Gargoyle
- "Select Network Interface":  interface de rede que se encontra ligada ao fonera+;
- "Select Roottfs File": ficheiro openwrt-atheros-root.squashfs;
- "Select Kernel File": ficheiro openwrt-atheros-vmlinux.lzma.

4. Carregar no botão "Flash Router Now!"

5. Ligar a alimentação do fonera e automaticamente o processo de flash deverá começar.

6. Quando o processo de flash ficar concluído, irá aparecer uma janela a informar "Sucecess - Device Flashed Successfuly".

[OpenWRT] Repetidor PMR446 (em desenvolvimento)

Descrição:
- A ideia deste projecto passa por usar os recursos do router para obter e armazenar temporariamente o som emitido de um determinado canal e respectivo tom do PMR446, e posteriormente realizar a sua emissão pelo sentido inverso. Basicamente e em termos práticos, a sua função será repetir as transmissões captadas, com uma duração máxima de tempo de cerca de 10 segundos (inicialmente).
- A mais valia de se usar um router, passa pela possibilidade de poder vir a realizar manutenção do equipamento via Internet.

Requisitos:

Router TP-Link WR703N (a aguardar recepção)

Placa de Som USB 3D Sound (já adquirida)

PEN 128/256/512 Mb (já adquirida)*
PMR446Mhz (UHF) (já adquirido um de testes)

*A pen usb só será usada se a instalação dos packages e a gravação do ficheiro de som obtido pelo PMR exceder largamente a capacidade de armazenamento interna do router.

Caracteristicas dos equipamentos:

Router TP-Link WR703N

» Atheros 400MHz MIPS CPU (ARM AR9331)

» 32MB RAM

» 4MB Flash

» USB 2.0 (1 porta)

» 10/100Mbps Ethernet

» 802.11 b/g/n Wireless (20dBm - 100mW), com antena interna

» Micro-USB Power (aproximadamente 1W de consumo)

» 5.7 cm x 5.7 cm x 1.8 cm de dimensão

Placa de Som USB 3D Sound

» 1 tomada p/ microfone

» 1 tomada p/ coluna

PMR446MHz

» ---Inicialmente usarei um pmr fraquinho, ou seja, que tem pouca capacidade de alcance, mas a ideia é usar um Midlang G7 com uma antena artesanal de maior ganho.

Procedimento/Desenvolvimento:

1) Alterar o firmware do router para o firmware OpenWRT.

2) ....EM DESENVOLVIMENTO/ESTUDO....

PS: Este projecto encontra-se quase concluído, contudo alterei o equipamento Router TP-Link WR703N por um Raspberry Pi, devido à sua capacidade de processamento e armazenamento mais elevada assim como maior simplicidade para implementar o script para a repetição do PMR.

» Raspberry Pi
» SD Card SandDisk 4Gb Class 10

[TP-Link WR703N] - Instalação OpenWRT / DD-WRT

Procedimento para a instalação do firmware OpenWRT no equipamento TP-Link WR703N.
(Testado por mim para as versões 1.3 e 1.6)

Requisitos:
- TP-Link WR703N;
- Cabo de Rede e USB;
- Firmware OpenWRT (escolher o factory ou o sysupgrade);

Procedimento:
1. Ligar o equipamento ao PC (cabo de rede e USB).

2. Aceder à interface web do router (IP padrão 192.168.1.1), com a password: "Administrator".

3. Seleccionar a ultima opção do menu lateral esquerdo, seguido da terceira desse sub-menu (软件升级):

4. Localizar o firmware Openwrt factory e carregar no ultimo botão dessa caixa (certamente que deve significar "ok"). Posteriormente o processo de flash deverá começar.

5. Quando o processo de flash terminar, a interface web do router irá ser automaticamente substituída no browser.

Remover o OpenWRT de WRT54GL, etc...

Este guia refere-se à formatação do firmware OpenWRT no equipamento WRT54GL v1.1.

Requisitos :
PC a correr Windows (2K ou XP)
Desabilitar a Firewall/Anti-Virus
Firmware Original WRT54GL v1.1 - ______________ (podendo ser escolhido qualquer outro firmware, desde que compativel).

Procedimento:

1. Ligar o cabo de rede (RJ45) entre o PC e o WRT54GL na porta Lan1.

2. Configure o PC para ter um endereço:
IP estático: 192.168.1.1
Sub-rede: 255.255.255.0
No Gateway e DNS primário não é necessario mater nada, deixan
Desabilitar a Firewall/Anti-Vírus.

3. Verificar se o boot_wait está activo:
#nvram get boot_wait

Caso obtenha a resposta "off", deverá alterar para "on" executando:
#nvram set boot_wait=on
#nvram get boot_wait (deverá obter resposta "on")
#nvram commit (comando para gravar as alterações na nvram)

4. Upload do firmware original:

Desligar a alimentação do equipamento WRT54GL.
Enquanto o linksys estiver fazendo os testes de inicialização utilize o tftp para o upload do firmware (Prompt de comando).
Exemplo do comando a utilizar:
>tftp -i 192.168.1.1 PUT WRT54GL_v4.30.11_012_ETSI_EN_code.bin


Explicação:
-i - ativo o modo binário de transferência
192.168.1.1 - IP da rede local do WRT54GL
WRT54GL_v4.30.11_012_ETSI_EN_code.bin - firmware original da Linksys a ser enviado.

Deixar o equipamento Linksys WRT54GL reiniciar automaticamente.
Concluido o processo, abrir um browser com o endereço 192.168.1.1
Irá ser pedido a "login" e "password", deixar o campo login a branco e introduzir "admin" no campo "password".
Aparecerá o ambiente grafico do novo firmware do AP.
